（一） 工程概况：

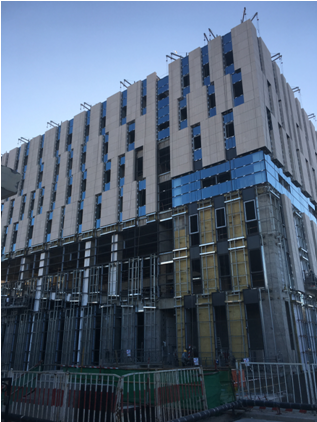

清华法律图书馆位于北京海淀区清华大学校区核心区，清华路和学堂路相交的东南侧地块。规划红线用地约6289平方米。建筑规模总建筑面积为25000平方米，其中地上7层，约16000平方米，地下3层约9000平米。总建筑高度30米。根据使用方的要求，建筑规划的功能为法律图书馆，除了图书馆功能外，建筑内还包括了综合教学、办公及附属设计等功能。地下三层为人防，总建筑面积3046.65平方米。

该项目一共有19台送/排风机。31台水泵，其中4台为变频水泵。17台新风热回收机组，其中8台为板式热回收机组、9台为转轮热回收机组，均无表冷器。

自控设计：

为了提供一个舒适、安全、温馨的环境，本工程设置建筑设备监控系统，对大楼内的机电设备进行集中监测、统一管理和分散控制。建筑设备监控系统对大楼的空调系统等进行实时监控或监测，有效地加以管理。既节省人力，节约能源，又确保机电设备系统处于良好的工作状态。该系统是由中央操作站、网络控制器和直接数字控制器组成的集散型控制系统。中央操作站位于首层中央控制室内，完成机组的监测、控制及实现相关的各种逻辑控制关系等功能。直接数字控制器安装在各楼内相关部位，直接与被监控设备连接，通过现场总线连接到网络控制器上，与其它网络控制器上的直接数字控制器及中央操作站紧密联系。消防类水泵、风机不进入BAS系统。各网络控制器之间为点对点通讯，通过相互共享整个网络中的所有信息，每个网络控制器能用高级控制算法提供全建筑物范围的最优控制。系统监控主要内容如下：

本工程纳入建筑设备监控系统的机电设备有：

新风系统；（2）送排风系统；（3）给排水系统；

新风系统：1．当新风机组有不正常的状态时，在中央监控电脑会显示及打印报警，并指出报警时间，空调机组的报警包括：

初、中效过滤器压差报警；

送风机故障报警。

2．特别时间表控制，例如用于节假日设备的调度运作。

3．设备运行时间累计。

送排风机组：1．控制要点：

监测风机运行状态；

风机故障报警；

手自动状态；

风机启/停；

记录送排风机的累计运行时间

按程序设定时间顺序（含夜间及节日程序）控制风机启/停

2．性能要点：

2．1当机组有不正常的状态时，在中央监控电脑会显示及打印报警，并指出报警时间，送排风机组的报警包括：

风机故障报警；

2．2特别时间表控制，例如用于节假日设备的调度运作。

2．3设备运行时间累计。

给排水与生活热水系统（2套给水系统，14套污水系统）：1．控制要点：

排水系统：

水池和水箱液位监测（包括水池溢流水位报警）

水泵运行状态监测，手/自动状态

水泵启停控制

地下集水坑超高液位报警(DI) 、低水位状态（DI）

2．控制方案：

在集水坑内分别在最高和最低水位安装液位开关。

给排水系统：

当集水坑内水位最高时，开启两台潜污泵；

当集水坑内水位在最高和最低之间时，只开启一台潜污泵；

当集水坑内水位最低时，关闭所有潜污泵。

                                                项目经理：王祝文 136 4121 2787

技术支持：宋然

                                                                      北京柏斯顿智能科技有限公司

                                                      2018年11月02日
