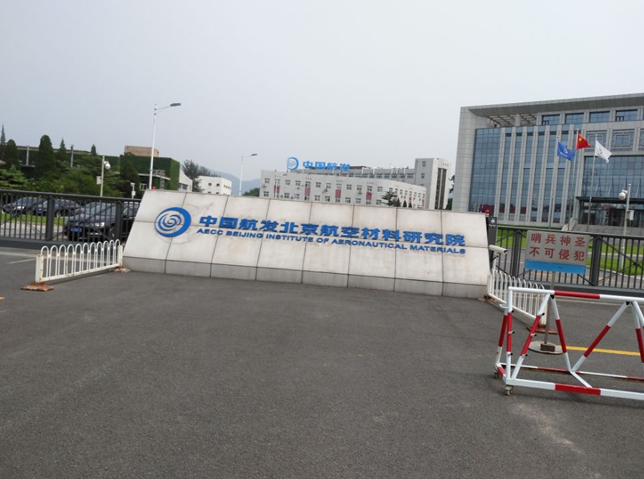

304所18号楼冷站改造项目
发布时间：2018-10-31 14:13
一、设计概况
1.工程概况:
本次设计拆除原有老旧小型空气压缩机，新增1台13m3/min中压压缩机，设计压力为0.8MPa，相应对原有原有管线、冷干机、储气罐及管道进行调整。
对本自控系统我公司的要求为经济实用性。本自控系统在设计时应已“监视”设备运行为主，对于设备具有独立自控系统的机电设备进行运行状态的了解，不控制设备的运行。
设计范围：
风道压力检测、露点温度监测、风阀开关控制及反馈、压缩压缩机空气电动阀开关控制及反馈、声光报警
监控点内容如下：
⭐本系统中：压缩空气机组一套台,要求电动风阀的开启控制、风道压力、露点温度进行监测，压缩压缩机空气电动阀开关控制及反馈并对能实现声光报警。
⭐机组配置一台控制器（DDC）。作用如下：
对机组个电动阀门进行监测与控制（可人工在中央站设定）。
对电动风阀的开关控制并进行监测。
露点温度监控
检测反馈信号. 如有故障信号,则启动声光报警器。
各种状态信号经过DDC控制器反映在中央控制器中，在中控室工作站上提示并发出信号，通知维护人员进行处理。
中控室（中央管理站）功能：
中央管理站可放置于网络分布所达到的任何一点。一般放置在控制室内。中央管理站可集中所有测控量，包括阀门开关状态等所有重要信息。中央管理站可连续记录温度、压力等重要参数，并保留其数据不少于壹个月。当报警产生时，系统会记录报警时间及信息。以上记录可以曲线图、趋势图、数据表等各种方式显示及手动打印。班报表、日报表、故障即时打印方式任选。
系统实行“集中管理、分散控制”的分布式系统结构。中央管理站除上述功能，还可实现对DDC的开机、关机、修改设定参数（多级密码准入）功能。但全部控制过程均可在DDC级完成。中央站故障或通讯故障不影响现场控制功能。
时间控制：
机组的启/停控制可按预定的工作时间表自动完成，自动区分工作日及节假日。时间表的设定可在中央管理站完成。
中央管理站予留有以太网接口，可方便用户连接其他管理系统。
