兖州市人民医院
发布时间:2018-01-16 14:13
1、 项目概述

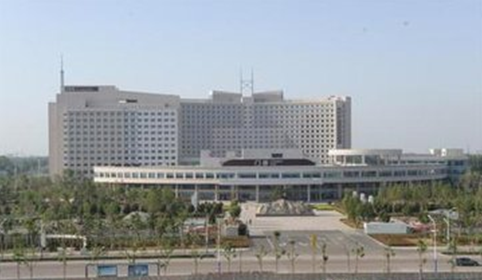

我司于 2013年 11 月 ,与项目弱电总包成功签订兖州市人民医院(新院)楼宇自控系统工程合同,兖州人民医院(新院)项目,总占地面积为180,000平方米,总建筑面积为152,000平方米;其中包括1#住院楼,地下1层地上13层;2#住院楼,地下1层地上15层;门诊医技楼,地下1层地上5层;3#感染楼地上2层。我司对项目内的空调、通风、给排水、电梯、变配电、进行了楼宇自控系统二次深化设计控制;我司为本项目提供楼宇自控系统系列全部产品,并提供系统指导安装及调试服务。
2. 系统概述:
系统控制中心设置在1层消防控制室内,系统采用分散控制、集中管理的控制方式,由现场探测器、执行器、DDC控制器、网络控制器和管理服务器等组成。
3. 系统功能:
现场DDC控制器负责采集各监控设备的运行状态,经专业软件系统分析后,制定系统的管理、调度、操作和控制的策略;存取有关数据与控制的参数;管理、调度、监视与控制系统的运行;显示系统运行的数据、图像和曲线;打印各类报表;进行系统运行的历史记录及趋势分析;统计设备的运行时间、进行设备维护、保养管理等。
4. 建筑设备监控系统由以监控对象系统组成:
(1)供配电系统;
供配电系统中各数显仪表(由电气专业提供)采集信号后统一通过通讯网关汇总至建筑设备监控系统,实现远程监视的功能。
(2)给排水设备监控;
对相应的水泵进行远程统一管理及控制。并于相应的水池内设置液位检测开关,拾取信号后可联动控制相应水泵。包括给水、排水、中水等设备。
(3)空调系统监控;
冷水机组信号通过通讯网关接入建筑设备监控系统。对空调机组、新风机组的运行参数进行采集,并对风阀、水阀的开度进行控制。
(4)送排风设备监控;
对相应的风机进行远程统一管理及控制,可根据相应区域的传感器反馈信号对相应风机进行联动控制。
(5)空气质量检测系统。
对地下车库一氧化碳、二氧化碳含量进行监测,对库房及公共区域的温湿度等空气质量参数进行监测,并与相应送排风机联动,保证空气质量。
提供的特色服务:1.主推产品:CP-4G标准DDC控制箱,直接数字控制器BS43XX系列控制器190多套;柏斯顿楼宇自控系统视窗软件,风道温湿度传感器,过滤压差开关、风阀驱动器、水路阀组、低温断路器、液位开关等、各型末端设备600多件套,全部为本公司自主知识产权产品;;2.解决对方的技术难题:给现场施工人员进行培训,制作PPT视频文件对现场设备安装要点详细说明,保证了施工质量。
