东营澳亚乳业有限公司
发布时间：2017-06-20 09:12

一、工程概况

本项目位于山东省东营市河口区仙河镇兴港路以南、新卫东河以西，距离镇中心6公里,靠近310省道,场地位于头港路的东北角,本项目用地100153.7m2(150亩),项目主要用于生产酸奶制品及配套设施用房，拟建建构筑物有综合厂房、办公楼、动力中心、氨制冷机房、维修间、清洗棚、门卫、水泵房、化学品库、污水处理站、餐厅、倒班宿舍、室外罐区等,本期建筑总占地面积为3654.72m2,建装面积为41644.50m2。

经营范围： 食品生产；乳制品销售。

其中综合厂房的主要功能是生产液体奶制品,主要生产工序有收乳与预处理、配料、杀菌、发酵、罐装及包装等。

本次设计的内容为给定范围内的空调、通风系统温湿度自控控制。

二、设计范围

1、转轮热回收净化空调                              AHU-01-R01

2、板式回收净化空调机                              RHU-01-R01

3、2号厂房公共服务QA空调机组              AHU-2-1.1

4、2号厂房公共服务QA空调机组              AHU-2-1.2

5、AZO空调机组                                          AHU-2-2.1

6、SPX混料标准化加工车间空调机组       AHU-222

7、罐装间空调机组                                      AHU-2-7.1  AHU-2-7.2

8、罐装间循环空调机组                              AHU-2-7.3~7.6

9、仓库空调机组                                          AHU-2-9.1

10、门卫室空调机组                                    HEX08-R01

11、新增加                                                     AHU-12.1

12、新增加                                                     AHU-122

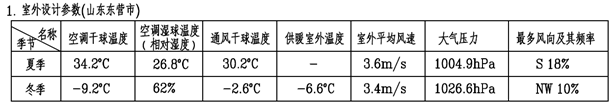

三、控制参数

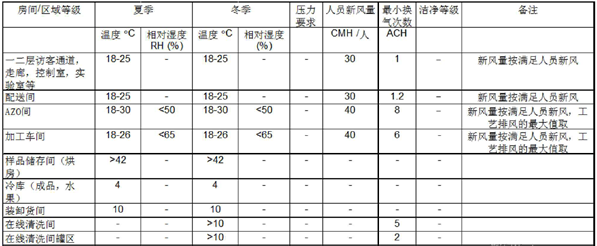

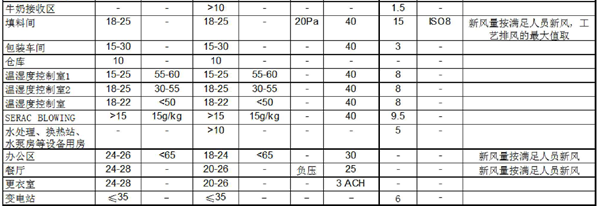

  2.室内设计参数（山东东营市）

四、控制方案

根据生产需要，本建筑内设置独立的空调等系统的控制、监测。

控制系统对本建筑内16套空调系统进行集中监控，根据生产区域温湿度测量值，调节空调系统冷水、热水电动阀、蒸汽加湿电动阀以满足区域内温湿度的设定要求。

五、控制过程

1.      自动开机过程

按下“运行”键，DDC自动将表冷阀（夏季）、加热阀（冬季）预置一定开度，延时30秒后自动启动风机。最先开新风电动阀，再开送风机，最后开排风机，关机顺序相反。

2.　自动调节过程

温湿度控制策略：

本系统空调机组冷源为7/12℃冷水（供冷期），热源为60/50℃热水（供暖期）,接自大楼动力站。

送风量控制

防冻报警

3.     自动关机过程

收到关机命令后，自动关闭加热阀、加湿阀、表冷阀，延时30秒后关闭风机，同时关闭新风阀、排风机。

中控室（中央管理站）功能：

中央管理站可放置于网络分布所达到的任何一点。一般放置在控制室内。中央管理站可集中显示室内、空调风道新风、送风、回风口的温、湿度等所有测控量，以及阀门开度等所有重要信息。中央管理站可连续记录温度、相对湿度等重要参数，并保留其数据不少于壹个月。当报警产生时，系统会记录报警时间及信息。以上记录可以曲线图、趋势图、数据表等各种方式显示及手动打印。班报表、日报表、故障即时打印方式任选。

六、设计思想

系统实行“集中管理、分散控制” 的分布式系统结构。中央管理站除上述功能，还可实现对指定DDC的开机、关机、修改设定参数（多级密码准入）功能。但全部控制过程均可在DDC级完成。中央站故障或通讯故障不影响现场控制功能。

时间控制：

    机组的启/停控制可按预定的工作时间表自动完成，自动区分工作日及节假日。时间表的设定可在中央管理站完成。

中央管理站予留有以太网接口，可方便用户连接其他管理系统。

七、其他功能

1.  自动检测和显示风机运行状态及故障。

2.  冷/热水阀的手自动转换及手动开度控制。

3.  与中央管理机通讯的现场总线接口。

4.  现场仪表供电。

每台空调系统各配有一台仪表柜，安置于相应空调机房中机组旁。 智能现场控制器及相应接口电路安装在仪表柜上，实现就地控制。仪表柜上设有冷/热水阀的手/自动转换开关，放在手动位置，可以由操作人员手动调节现场设备开度。放到自动位置，则能实现全自动连续运行，根据设定值自动调节控制点温度、湿度，不需要人为干预。每台仪表柜盘面布置完全一致。风机的手自动转换开关及启停按钮安装于各自强电柜中，便于现场人员紧急操作。

项目经理：严加彬 - 189 1036 6187

案例整理：王自夺

北京柏斯顿智能科技有限公司

2017年03月28日
