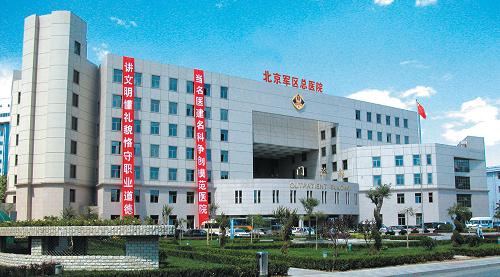

北京军区总医院
发布时间：2016-09-19 11:11

一．系统概况

1、空调系统：

住院楼共有15台空调机组,全部用于控制手术室的回风温湿度.

使用的下位机控制器是95年的西门子（Landis）“控制单元”.目前国内已无货源，熟悉其调试的人员很少。原自控系统在多年前就已瘫痪.2006年由西门子公司帮助恢复后,目前在中央管理站只能控制送、回风机启停和显示回风温、湿度,甲方要求能够恢复最基本的控制功能,由于原系统设计安装的时间太久,恢复起来比较困难,需由相关技术人员，重新编写控制程序,在未完全确认可行时，暂不做预算报价.

2、新风系统：

住院楼共有24台新风机组,每层二台,分别在东西两侧机房，控制病房的送风温度。原有下位机控制器也是95年的西门子的控制单元，设计为一控二方式（一个控制单元控制两台新风机组）。由于年久失修,全都瘫痪。故此次计划全部更新，原控制器的控制单元板留做住院楼空调机组控制器维修备用件。

新风机组功能段：:初效过滤段、表冷段、送风段。

控制新风机组的送风温度。

新风机组监控点内容：

l  送风温度控制；

l  冷/热交换器低温报警状态监测；

l  风机运行状态；

l  风机启/停；

l  新风阀开关控制；

l  调节冷/热水调节阀开度，水阀的PID控制；

l  冷/热水调节阀与风机联动；

每两台新风系统合配有一台自控箱，安置于新风机房中的动力柜旁。 PLC现场控制器及相应接口电路安装在自控箱上，实现就地控制。自控箱里设有冷（热）水阀的手/自动调节转换板，放在手动位置，可以由操作人员手动调节现场设备开度。放到自动位置，则能实现全自动连续运行，根据设定值自动调节控制点温度，不需要人为干预。

3、儿研楼：

    6台天加空调，控制器无法确定为谁家的，初步鉴定为实验级产品，故需全部更换为主流控制器，以便于可与后期工程集中控制。

4、中央站

为了使新改造的新风机控制系统能够顺利调试和可靠的运行，建议为其单独配置一台计算机。

1） 自动开机过程

在中央管理站按下“运行”命令，PLC自动将表冷阀（夏季）、加热阀（冬季）预置一定开度，并打开新风阀，延时30秒后自动启动风机。

2）自动调节过程

根据本工程特点，根据送风温度进行焓值计算，自动工况转换并根据送风温度控制冷（热）水阀开度， 以达到控制要求。

     夏季：

     通过送风温度与设定温度之间的偏差值自动调节表冷阀的开度（采用最大偏差控制法），将表冷器后的处理空气温度控制在要求范围内 。

     冬季：

     通过送风温度与设定温度之间的偏差自动调节加热阀的开度，将处理后的空气温度控制在室内温度要求范围内。

冷/热交换器后设低温断路器，冬季时，当低温断路器动作，控制器将关闭送风机和新风阀，打开热水阀，使冷/热交换器温度升高，防止冷/热交换器冻坏，同时通过控制器将故障状态上传至中央站，在中控室提示并打印，通知运行人员进行故障排除。

3）自动关机过程

    收到停机命令，自动关闭加热阀（冬季）、冷水阀（夏季），延时30秒后关风机，同时关闭新风阀。

中控室（中央管理站）功能：

    中央管理站可放置于原中央站控制室。中央管理站可集中显示手术室内、空调风道送风温度等所有测控量，以及阀门开度等所有重要信息。中央管理站可连续记录温度、相对湿度等重要参数，并保留其数据不少于壹个月。以上记录可以曲线图、趋势图、数据表等各种方式显示及打印。班报表、日报表、故障即时打印方式任选。

系统实行“集中管理、分散控制” 的分布式系统结构。中央管理站除上述功能，还可实现对指定PLC的开机、关机、修改设定参数（多级密码准入）功能。中央站故障或通讯故障不影响现场控制功能。

时间控制：

     机组的启/停控制可按预定的工作时间表及节假日休息时间表自动完成。时间表的设定可在中央管理站完成。

中央管理站予留有以太网接口，可方便用户连接其他管理系统。
